硬質合金(jīn)是以一種或幾種難熔碳化物（碳化鎢、碳化钛等）的粉末爲主要成分，加入作(zuò)爲粘接劑的金(jīn)屬粉末（钴、鎳等），經粉末冶金(jīn)法而制得的合金(jīn)。它主要用(yòng)于制造高(gāo)速切削刃具和(hé)硬、韌材料切削刃具，以及制作(zuò)冷作(zuò)模具、量具和(hé)不受沖擊、振動的高(gāo)耐磨零件。
硬質合金(jīn)的特點
⑴硬度、耐磨性和(hé)紅(hóng)硬性高(gāo)
硬質合金(jīn)常溫下(xià)硬度可達８６～９３ＨＲＡ，相當于６９～８１ＨＲＣ。在９００～１０００℃能(néng)保持高(gāo)硬度，并有優良的耐磨性。與高(gāo)速工(gōng)具鋼相比，切削速度可高(gāo)４～７倍，壽命長５～８０倍，可切削硬度高(gāo)達５０ＨＲＣ的硬質材料。
⑵強度、彈性模量高(gāo)
硬質合金(jīn)的抗壓強度高(gāo)達６０００ＭＰａ，彈性模量爲（４～７）×１０５ＭＰａ，都高(gāo)于高(gāo)速鋼。但(dàn)其抗彎強度較低(dī)，一般爲１０００～３０００ＭＰａ。
⑶耐蝕性、抗氧化性好(hǎo)
一般能(néng)很(hěn)好(hǎo)地抗大(dà)氣、酸、堿等腐蝕，不易氧化。
⑷線膨脹系數小(xiǎo)
工(gōng)作(zuò)時(shí)，形狀尺寸穩定。
⑸成形制品不再加工(gōng)、重磨
由于硬質合金(jīn)硬度高(gāo)并有脆性，所以粉末冶金(jīn)成形燒結後不再進行切削加工(gōng)或重磨，特需再加工(gōng)時(shí)，隻能(néng)采用(yòng)電火花(huā)、線切割、電解磨削等電加工(gōng)或專門(mén)的砂輪磨削。通常由硬質合金(jīn)制成的一定規格的制品，采用(yòng)釺焊、粘接或機械裝夾在刀(dāo)體或模具體上(shàng)使用(yòng)。
常用(yòng)硬質合金(jīn)按成分和(hé)性能(néng)特點分爲三類：鎢钴類、鎢钛钴類、鎢钛钽（铌）類。生産中應用(yòng)最廣泛的是鎢钴類和(hé)鎢钛钴類硬質合金(jīn)。

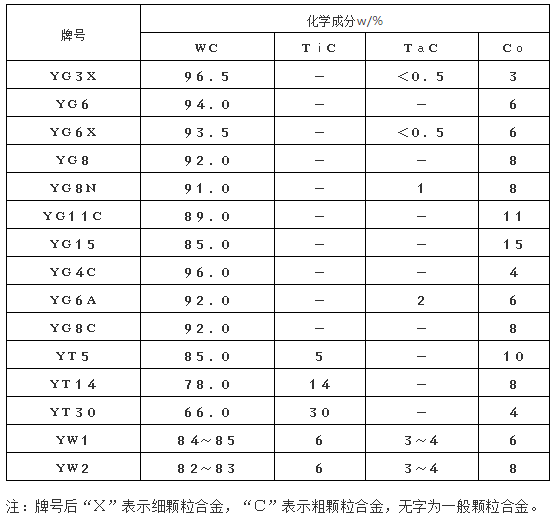

常用(yòng)硬質合金(jīn)的牌号及化學成分

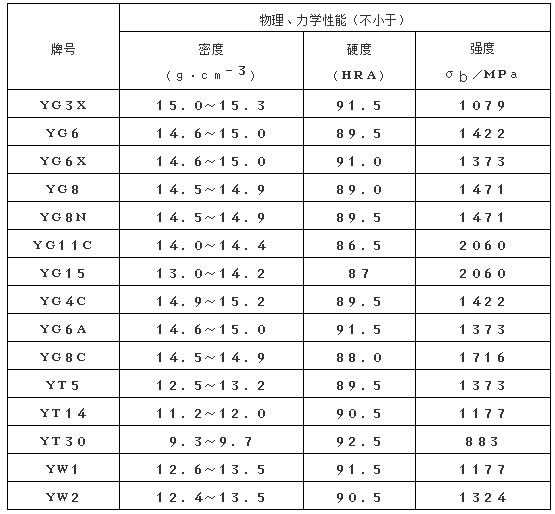

常用(yòng)硬質合金(jīn)的物理(lǐ)及力學性能(néng)
硬質合金(jīn)的應用(yòng)
⑴刀(dāo)具材料
硬質合金(jīn)用(yòng)做刀(dāo)具材料的數量最大(dà)，可制作(zuò)車刀(dāo)、銑刀(dāo)、刨刀(dāo)、鑽頭等。其中鎢钴類硬質合金(jīn)适于黑色金(jīn)屬、有色金(jīn)屬的短切屑加工(gōng)和(hé)非金(jīn)屬材料的加工(gōng)，如鑄鐵(tiě)、鑄造黃銅、膠木(mù)等；鎢钛钴類硬質合金(jīn)适于鋼等黑色金(jīn)屬的長切屑加工(gōng)。在同類合金(jīn)中，钴含量較多的适于粗加工(gōng)，钴含量少的适于精加工(gōng)。通用(yòng)類硬質合金(jīn)對(duì)于不鏽鋼等難加工(gōng)材料的加工(gōng)壽命較其他(tā)硬質合金(jīn)長得多。
⑵模具材料
硬質合金(jīn)主要用(yòng)做冷拉模、冷沖模、冷擠模、冷墩模等冷作(zuò)模具。
⑶量具和(hé)耐磨零件
硬質合金(jīn)用(yòng)于量具的易磨損表面鑲嵌和(hé)零件、磨床精密軸承、無心磨床導闆和(hé)導杆、車床頂尖等耐磨件。
